有屏蔽标准壁厚多芯电缆EN50264-2-2 (300/500V)

2021/3/30

有屏蔽标准壁厚多芯电缆EN50264-2-2 300/500V

有屏蔽标准壁厚多芯电缆（300/500V）安徽天缆电气有限公司供应

一、产品标准

符合TJ/CL313-2014 动车组电线电缆技术要求。

通过BS6853：1999 及DIN5510-2：2009 防火、烟雾、毒性测试。

符合BS6853：1999 中Ia、Ib、Ⅱ类机车关于车内外电缆的要求。

符合DIN5510-2：2009 中易燃等级S1~S5 的要求。

二、使用范围

本单元涉及的电力、控制电缆及其相关线路，在火灾时能减小对人的危害，并提高运输的安全性。具有或不具有护套的电缆，其绝缘及

护套采用无卤材料。

在火灾时，本单元产品能限止火焰的传播，减少有毒气体及烟雾的排放，减少能见度的损失，使人员能迅速撤离。

三、使用特性

1、电缆交流额定电压为300/500v、0.6/1kv。

2、电缆工作温度为－40℃～90℃。连续运行温度不超过90℃，最高短路温度为200℃，5s。在火灾时，此类电缆在阻止火焰蔓延、

烟雾及有毒气体发散方面，均具有优良的性能。

3、安全性：电缆的氯含量为0，故在过热或燃烧时无氯化氢气体溢出，对人及仪器、仪表无损伤。
4、电缆的允许弯曲半径：固定敷设为5 倍电缆外径；非固定敷设为6 倍电缆外径。
5、电缆满足低烟无卤性能。电缆燃烧时释放气体试验满足卤素气体总量＜5mg/g，pH 值≥4.3，电导率≤10us/mm，透光率≥70%。
6、毒性指数：等同采用欧标毒性指数不大于3，等效采用铁标毒性指数不大于5。
7、电缆可在受矿物油和燃料油污染的场合使用。
8、电缆具有耐单根垂直燃烧特性。
9、耐溶剂、耐酸碱性能。

10、电缆可根据客户要求生产各种颜色。。

四、产品代号与命名

1、电缆型号名称

EN50264-2-2 300/500V(0.6/1KV) MM

标准壁厚多芯电缆

2、产品规格

型号	电压等级	芯数	截面mm²
EN50264-2-2	300/500V	2-40	1.0~2.5mm²
EN50264-2-2	300/500V	2-40	1.0~2.5mm²
EN50264-2-2	0.6/1KV	2-4	1.5~10mm²
EN50264-2-2	0.6/1KV	2-4	1.5~10mm²

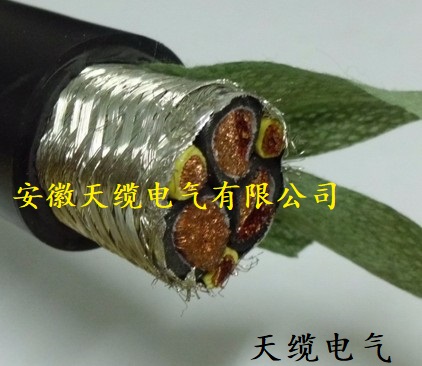

五、电缆结构示意

有屏蔽标准壁厚多芯电缆：EN50264-2-2 有屏蔽

A导体 B绝缘 C 屏蔽 D护套

有屏蔽标准壁厚多芯电缆EN50264-2-2 (300/500V)
