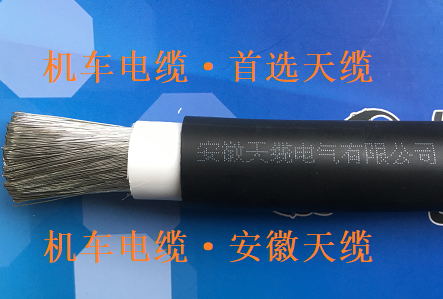

4GKW-AXplus-DW EMC 1.8/3KV双层壁单芯屏蔽电缆

2021/3/30

4GKW-AXplus-DW EMC 1.8/3KV双层壁单芯屏蔽电缆/安徽天缆电气供应

商品信息：

应用：单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流
或交流电技术特别是变流技术中固定或移动部件的连接。

标准：BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘1：电子束交联LSZH 材料。
绝缘2：电子束交联LSZH 材料。
屏蔽：铜丝屏蔽。
护套：电子束交联LSZH 材料
20℃时的电气特性

机械和热性能
弯曲半径：3xOD (OD<12mm); 4xOD (OD>12mm)。
温度范围：-60℃ ~+120℃。
短路温度：+280℃。

尺寸和重量

芯数 &标称导体截面积 No.×mm2	导体股数 /每股直径 No/mm	标称绝缘厚度 mm	标称外径 mm	标称重量 kg/km
1×1.0	32/0.20	0.7	4.6	38
1×1.5	30/0.25	0.8	5.2	47
1×2.5	50/0.25	0.9	5.5	63
1×4.0	56/0.30	1.0	6.7	89
1×6.0	84/0.30	1.1	7.3	123
1×10	80/0.40	1.2	9.0	178
1×16	126/0.40	1.5	11.2	280
1×25	196/0.40	1.8	12.5	371
1×35	276/0.40	2.0	14.0	492
1×50	396/0.40	2.2	16.7	693
1×70	360/0.50	2.1	18.6	913
1×95	475/0.50	2.3	20.3	1160
1×120	608/0.50	2.4	23.4	1441
1×150	756/0.50	2.6	25.1	1730
1×185	925/0.50	2.8	27.8	2088
1×240	1221/0.50	2.9	30.2	2908
1×300	1525/0.50	3.0	34.2	3375
1×400	2013/0.50	3.4	37.1	4250
