EN50382高温单芯屏蔽电力电缆（天缆牌）安徽天缆电气有限公司供应

EN 50382高温单芯屏蔽电力电缆，我们是做国际标准电缆，英国标准BS（BS2863/4006/5308/5467/5468/6004/6007/6141

/6300/6346/6360/6387/ 6425/6500/6724/6746/6853/6899/7211/等 ）、欧洲标准EN（EN50173/50264/50265/50266/50288

/50306/50382/ 10257-1:1998/ 10257-2:1998/ 186003:1994/ 186160:1997/ 1862:1998等）、法国标准NF（NF CR1 C，

EN 50382高温电缆

• FIREROL 高温单芯屏蔽电缆 1.8/3 kV或 3.6/6 kV
  EN 50382-2 (FRL-HT-3S-OS, FRL-HT-6S-OS)

应用：

在各种国际标准方面， 电缆产品根据客户需要，可符合英国标准BS（BS2863/4006/5308/5467/5468/6004/6007/6141/6300/6346/6360/6387/

 6425/6500/6724/6746/6853/6899/7211/等 ）、欧洲标准EN（EN50173/50264/50265/50266/50288/50306/50382/ 10257-1:1998/ 10257-2:1998/

186003:1994/ 186160:1997/ 1862:1998等）、法国标准NF（NF CR1 C1/F 16-101/F 63-826/F 63-808/F 63-827/ C32-321/ C32-322/ C32-070等）

、德国标准DIN/VDE（DIN5510/51900|/VDE0281/0282/0295/0245/0812/0814/0276等）、意大利标准UNI(H03VV-F/H03VVH2-F/H05VV-F/H05VVH2-F/

H05RN-F/H05RNH2-F/H05RR-F/H07RN8-F/H03RT-H/A07RN-F/FR2OH2R/FG7OHH2R)美国标准RS/ANSI（RS 485/422/232/423/568|ANSI/UL83/1063/44/1581）、

葡萄牙标准（NP）、西班牙标准UNE（UNE211002/21123/211025/21150）、国际电工委员会标准IEC（IEC11801/60502-1/60502-2/60332-1/60332-3/

60331/60754-1/61034/61156/60228等）、国际标准ISO（ISO 9001/14000/4589-3）等等。

对于海外项目Caledonian尤其有更好的优势，对于海外项目客户我们可提供：针对该项目的专业彩页；海外项目报审资料；产品样品；可提供第三方检测报告；

可采用海运、空运等多种方式运输；可与海外监理、业主进行面对面沟通和产品演示。

Caledonian已经跟许多国家项目成功合作，包括机场跑道系统、机场行李系统（BHS）、电厂控制系统、高速公路控制系统、高速公路收费系统、高速铁路机车、

地铁电缆系统、塞拉门、屏蔽门、空调、PIS、cctv系统等。

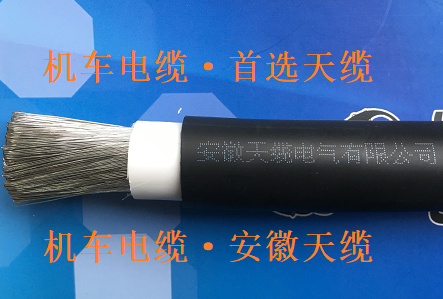

电缆结构 :

• 导体	符合HD 383 (IEC60228) 的5 类柔软镀锡退火铜丝
  绝缘	符合EN 50382-1 标准硅橡胶(EI 112)
  总屏蔽	退火镀锡铜线
  外护套	符合EN 50382-1 标准低烟无卤(LSZH) 弹性化合物(EM 105, EM 106 或EM 107)

• 标准

• A. 导体             B. 绝缘             C. 屏蔽             D. 护套

电气及机械性能 :

• 额定电压	1.8/3 kV或 3.6/6 kV
  导体**高额定温度	90°C( 固定安装)
  允许**环境温度	-25°C/-40°C( 固定安装)
  弯曲半径	3 x OD (D<12mm); 4 x OD (D>12mm)

化学及环境特性:

• EN 60684-2	不含氟
  EN 50305; EN 60811-2-1	耐矿物油，耐燃油及耐草酸，耐碱
  EN 50305	耐臭氧

车载系统应用的防火性能 :

• EN 50306-2	危险等级 HL1, HL2/HL3, HL4
  DIN 5510-2	安全等级 1/2/3/4
  BS 6853	室内应用 1a, 1b, II; 室外应用 1a, 1b, II
  NF F 16-101	F0

基本防火性能 :

• EN 50265-2-1; IEC 60332-1-2; NF C 32-070 2.1 (C2)	单根绝缘电线( 电缆) 垂直火焰传播测试
  EN 50266-2-4 + EN 50305; IEC 60332-3-24; NF C 32-070 2.2 (C1); VDE 0472 Teil 804	成束电线( 电缆) 火焰传播测试
  EN 50268-2; IEC 61034-2; NF C 32-073 ;  NF C 20-902; NF F 16 101; VDE 0472 Teil 816	烟密度测试
  EN 50267-2-1; IEC 60754-1; NF C 32-074;  NF C 20-454; VDE 0472 Teil 815	无卤测试
  EN 50267-2-2/3; IEC 60754-2; NF C 32-074; NF C 20-453; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
  EN 50305; NF X 70-100; NF F 63 808; TM1-04; BS6853	毒性指数测试
  NF F 63 808; BS6853; NF F 16 101	烟指数测试

FRL-HT-3S-OS 1.8/3 kV :

• 标称截面积	导体直径 (a)	**小平均 绝缘厚度	**小平均 绝缘厚度	**小平均 护套厚度	线缆外径		重量	**导体直流阻抗		**小绝缘阻抗
  					min	max		镀锡铜	退火铜
  								20°C	20°C	20°C	150°C
  mm2	n x mm	mm	mm	mm	mm	mm	kg/km	MΩ x km	MΩ x km	MΩ x km	MΩ x km
  1.5	1.5	1.3	1.4	0.16	6.8	7.9	113	13.7	13.3	670	1.30
  2.5	1.95	1.3	1.4	0.16	7.2	8.4	134	8.21	7.98	570	1.10
  4	2.5	1.3	1.4	0.21	7.7	9.0	171	5.09	4.95	480	0.90
  6	3.0	1.3	1.4	0.21	8.2	9.6	205	3.39	3.30	420	0.80
  10	3.9	1.5	1.4	0.21	9.4	11.0	283	1.95	1.91	380	0.70
  16	5.0	1.5	1.4	0.26	10.5	12.2	381	1.24	1.21	310	0.60
  25	6.4	1.8	1.4	0.26	12.3	14.4	539	0.795	0.780	300	0.60
  35	7.7	1.8	1.4	0.31	13.6	15.9	682	0.565	0.554	250	0.50
  50	9.2	1.8	1.4	0.31	15.0	17.5	882	0.393	0.386	220	0.40
  70	11.0	1.8	1.5	0.31	16.8	19.7	1174	0.277	0.272	200	0.40
  95	12.5	2.2	1.5	0.31	19.0	22.2	1483	0.210	0.206	190	0.40
  120	14.2	2.2	1.6	0.31	20.8	24.3	1819	0.164	0.161	180	0.30
  150	15.8	2.2	1.6	0.31	22.3	26.1	2188	0.132	0.129	160	0.30
  185	17.5	2.4	1.7	0.31	24.5	28.6	2606	0.108	0.106	160	0.30
  240	20.1	2.4	1.8	0.31	27.1	31.7	3318	0.0817	0.0801	140	0.20
  300	22.5	2.4	1.9	0.31	29.5	34.6	4015	0.0654	0.0641	120	0.20
  400	25.8	2.6	2.0	0.31	33.2	38.9	5170	0.0495	0.0486	120	0.20

FRL-HT-6S-OS 3.6/6 kV :

• 标称截面积	导体直径 (a)	**小平均 绝缘厚度	**小平均 绝缘厚度	**小平均 护套厚度	线缆外径		重量	**导体直流阻抗		**小绝缘阻抗
  					min	max		镀锡铜	退火铜
  								20°C	20°C	20°C	150°C
  mm2	n x mm	mm	mm	mm	mm	mm	kg/km	MΩ x km	MΩ x km	MΩ x km	MΩ x km
  2.5	1.95	2.6	1.4	0.16	9.9	11.6	209	8.21	7.98	870	1.70
  4	2.5	2.6	1.4	0.16	10.4	12.2	240	5.09	4.95	750	1.50
  6	3.0	2.6	1.4	0.21	10.9	12.8	291	3.39	3.30	670	1.30
  10	3.9	2.6	1.4	0.21	11.8	13.8	363	1.95	1.91	570	1.10
  16	5.0	2.6	1.4	0.21	12.8	15.0	453	1.24	1.21	480	0.90
  25	6.4	2.9	1.4	0.26	14.7	17.2	640	0.795	0.780	430	0.80
  35	7.7	2.9	1.4	0.26	15.9	18.6	770	0.565	0.554	380	0.70
  50	9.2	2.9	1.5	0.31	17.5	20.5	1012	0.393	0.386	330	0.60
  70	11.0	2.9	1.5	0.31	19.2	22.4	1307	0.277	0.272	280	0.50
  95	12.5	2.9	1.6	0.31	20.8	24.3	1586	0.210	0.206	250	0.50
  120	14.2	2.9	1.6	0.31	22.4	26.2	1916	0.164	0.161	230	0.40
  150	15.8	2.9	1.7	0.31	24.1	28.2	2309	0.132	0.129	210	0.40
  185	17.5	3.2	1.8	0.31	26.4	30.9	2750	0.108	0.106	210	0.40
  240	20.1	3.4	1.9	0.31	29.4	34.4	3420	0.0817	0.0801	190	0.30
  300	22.5	3.4	1.9	0.31	31.7	37.1	4150	0.0654	0.0641	170	0.30
  400	25.8	3.4	2.0	0.31	35.0	40.9	5200	0.0495	0.0486	150	0.30
