RSJV-4GKW(F)-EN\1.8/3kV 环保电缆

2021/3/27

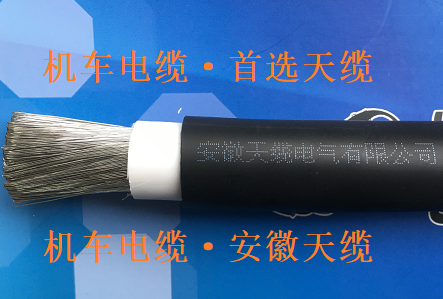

4GKW-AXplus-DW EMC 1.8/3KV双层壁单芯屏蔽电缆（安徽天缆牌）

应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流
或交流电技术特别是变流技术中固定或移动部件的连接。

标准
BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘1：电子束交联LSZH 材料。
绝缘2：电子束交联LSZH 材料。
20℃时的电气特性

标称导体截面积	mm2	1.0	1.5	2.5	4.0	6.0	10	16	25	35	50
导体电阻	Ω/km	20.0	13.7	8.21	5.09	3.39	1.95	1.24	0.795	0.565	0.393
电压	KV	1.8/3.0

标称导体截面积	mm2	70	95	120	150	185	240	300	400
导体电阻	Ω/km	0.277	0.21	0.164	0.132	0.108	0.0817	0.0654	0.0495
电压	KV	1.8/3.0

机械和热性能
弯曲半径：3xOD (OD<12mm); 4xOD (OD>12mm)。
温度范围：-60℃ ~ 120℃。
短路温度： 280℃。

尺寸和重量

芯数 &标称导体截面积 No.×mm2	导体股数 /每股直径 No/mm	标称绝缘厚度 mm	标称外径 mm	标称重量 kg/km
1×1.0	32/0.20	0.7	2.8	17
1×1.5	30/0.25	0.8	3.2	23
1×2.0	32/0.20	0.9	3.55	28
1×2.5	50/0.25	0.9	3.70	34
1×4.0	56/0.30	1.0	4.45	53
1×6.0	84/0.30	1.1	5.05	74
1×10	80/0.40	1.2	6.35	118
1×16	126/0.40	1.5	8.3	180
1×25	196/0.40	1.8	10.2	274
1×35	276/0.40	2.0	11.4	379
1×50	396/0.40	2.2	13.6	550
1×70	360/0.50	2.1	15.6	730
1×95	475/0.50	2.3	17.3	940
1×120	608/0.50	2.4	19.6	1180
1×150	756/0.50	2.6	21.9	1510
1×185	925/0.50	2.8	23.8	1802
1×240	1221/0.50	2.9	26.8	2290
1×300	1525/0.50	3.0	29.7	2928
1×400	2013/0.50	3.4	35.8	4040

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘1：电子束交联LSZH 材料。
绝缘2：电子束交联LSZH 材料。
屏蔽：铜丝屏蔽。
护套：电子束交联LSZH 材料
20℃时的电气特性

机械和热性能
弯曲半径：4xOD ( 固定安装) ；8xOD ( 移动安装)。
温度范围：-60℃ ~ 120℃ ( 固定安装) ；-40℃ ~ 90℃ ( 移动安装)
短路温度： 280℃。

尺寸和重量
