SPTYWPL23型，铁路内屏蔽数字信号电缆，本产品在满足TB/T 2476-1993《铁路信号电缆》指标的基础上，综合电气性能进一步优化，其中交流额定电压提高了1.5倍，导电线芯绝缘电阻提高两倍，工作电容下降40%，降低了传输衰耗，提高了电缆的可靠性。增加了传输衰减、阻抗、串音等项通信传输指标，具有传输模拟信号（1MHz）、数字信号（2M bit/s）、及交流750V或直流1100V电力的功能。

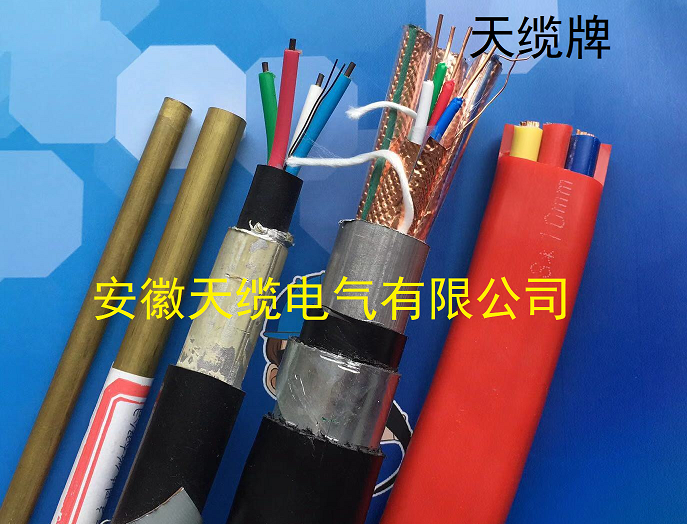

SPTYWPL23型，铁路内屏蔽数字信号电缆

一、产品特点及用途

天缆牌“铁路数字信号电缆（SPT数字缆）”是安徽天缆铁路电缆工厂为了适应铁路信号技术发展而开发的新型产品。

本产品在满足TB/T 2476-1993《铁路信号电缆》指标的基础上，综合电气性能进一步优化，其中交流额定电压提

高了1.5倍，导电线芯绝缘电阻提高两倍，工作电容下降40%，降低了传输衰耗，提高了电缆的可靠性。增加了传

输衰减、阻抗、串音等项通信传输指标，具有传输模拟信号（1MHz）、数字信号（2M bit/s）、及交流750V或直

流1100V电力的功能。

本产品适用于铁路信号中ZPW-2000A无绝缘轨道电路自动闭塞系统，可满足10km传输距离要求。用于列控自动装

置和超速防护系统地面设备，微机联锁、微机监测系统、大功率电动转辙机等有关信号设备和控制装置之间传输

控制信息、监测信息和电能。可做为DMIS基层信息，业务电话和区域通信的传输通道，并可替代“铁路信号电缆

（PTY缆）”用于其它制式的信号系统中。

铁路数字信号电缆除基本型外还有阻燃型、防白蚁型、耐寒型、高屏蔽型等用于特殊环境的产品。

二、产品使用特性

1、电缆导体长期工作温度不超过70℃；

2、电缆使用环境温度为-40℃～60℃；

3、电缆敷设时的环境温度应不低于-10℃；

4、电缆敷设时的弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外

径的15倍。

三、型号、名称、适用范围、敷设条件及规格（基本型）

型号	名称	简称	适用范围、敷设范围	规格
SPTYW03	铜芯皮－泡－皮物理发泡聚乙烃绝缘、聚乙烯外护套铁路数字信号电缆	塑料护套非铠装铁路数字信号电缆	适用于非电气化铁路。敷设在室内电缆架或室外电缆槽、管中。	4芯（1×4）×1.0 6芯（3×2）×1.0 8芯（2×4）×1.0 9芯（2×4＋1）×1.0 12芯（3×4）×1.0 14芯（3×4+2）×1.0 16芯（4×4）×1.0 19芯（4×4＋3）×1.0 21芯（5×4＋1）×1.0 24芯（6×4）×1.0 28芯（7×4）×1.0 30芯（7×4＋2）×1.0 33芯（7×4＋5）×1.0 37芯（7×4＋3×2＋3）×1.0 42芯（7×4＋4×2＋6）×1.0 44芯（7×4＋3×2＋8）×1.0 48芯（12×4）×1.0 52芯（12×4＋4）×1.0 56芯（14×4）×1.0 61芯（14×4＋5）×1.0
SPTYW23	铜芯皮－泡－皮物理发泡聚乙烃绝缘、双钢带铠装、聚乙烯外护套铁路数字信号电缆	塑料护套铠装铁路数字信号电缆	适用于非电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。
SPTYWA23	铜芯皮－泡－皮物理发泡聚乙烃绝缘、综合护层、双钢带铠装、聚乙烯外护套铁路数字信号电缆	综合护套铁路数字信号电缆	电缆的理想屏蔽系数不大于0.8，适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。
SPTYWL23	铜芯皮－泡－皮物理发泡聚乙烃绝缘、铝护套、双钢带铠装、聚乙烯外护套铁路数字信号电缆	铝护套铠装铁路数字信号电缆	电缆的理想屏蔽系数不大于0.2，适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。

注：电缆选用原则和敷设防护，建议参考TB 10007-99《铁路信号设计规范》、TB 10206-99《铁路信号施工规范》
