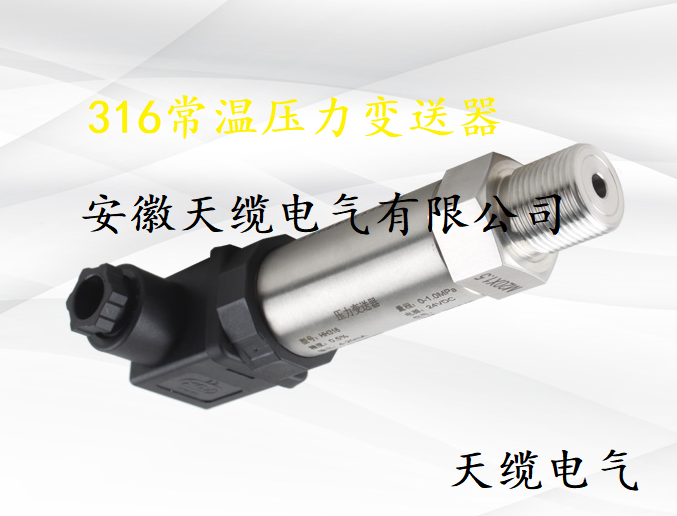

TL316通用型压力变送器德国进口硅芯片，精度高性能稳定；TL316通用型压力变送器采用扩散硅压力芯体作为敏感元件，内置处理电路将传感器毫伏信号转换成标准电压﹑电流信号输出，可直接与计算机、控制仪表﹑显示仪表等相连。

TL316通用型压力变送器德国进口硅芯片，精度高性能稳定；TL316通用型压力变送器采用扩散硅压力芯体作为敏感元件，内置处理电路将传感器毫伏信号转换成标准电压﹑电流信号输出，可直接与计算机、控制仪表﹑显示仪表等相连.

工作原理----------------------------------------------◆◆

天缆电气的过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器的转换，转换为与输入压力成线性对应关系的4~20mA标准电流输出信号。

结构组成----------------------------------------------◆◆

以豪斯曼接头为列/天缆电气TL316压力变送器

1.传感器过度件 2.扩散硅传感器 3.压帽 4.电路板 5.套筒 6.接线端子 7.压环 8. 豪斯曼接头 9.锁紧螺钉

产品特点----------------------------------------◆◆

◆准确度高、稳定性好。除进口原装传感器已用激光修正外，还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。
◆可靠的机械保护IP65和防爆保护iaⅡCT5，可用于各种恶劣环境。
◆可用于测量粘稠、结晶和腐蚀性介质。
◆4~20mA DC标准电流信号输出，二线制工作，带负载抗干扰能力强。
◆体积小、重量轻，安装、调试、维护、使用方便。
◆选用高品质的传感器和专用V/I集成电路，外围器件少，可靠性高，维护简单轻松。
◆专用HART智能通讯，性能更加优越。
◆适合狭小空间安装

产品参数--------------------------------------◆◆

1、主要技术参数

名称	HH316系类（智能）扩散硅压力变送器
分类	模拟型
被测介质	与316不锈钢兼容的液体、气体、蒸汽
精度	0.25%F.S 0.5%F.S
稳定性	0.2%F.S
测量范围	-100kPa~60MPa
电源电压	12~24V DC
输出	4~20mA DC 二线制
通讯	HART通讯协议
安装接口	M20*1.5
使用温度	-10~+80℃
存贮温度	-40~+125℃
相对湿度	小于95%
过载极限	额定量程的1.5~2倍
负载电阻	不大于600Ω维持恒流输出
零点温度系数	小于0.02%/℃
满程温度系数	小于0.02%/℃
隔离膜片	316不锈钢
机械保护	IP65
防爆等级	iaⅡCT5

选型须知--------------------------------------◆◆

1、测量压力范围；
2、探头型号；
3、压力类型：（表压、绝压）；
4、精度等级：（0.5、0.25）；
5、介子温度：0-10～80°C；
6、显示形式：无显示、数字显示；
7、安装方式：M20x1.5（螺纹）、1/2NPT；
8、供电方式：12-42V；
9、输出信号：4-20mA；
10、防护等级：
11、防爆防护：
12、其他配件：
13、引线方式：

安装和接线-------------------------------------------◆◆

8.1、安装事项
1、小于0.03MPa垂直安装、以免影响测量精度；
2、安装过程中应使用扳手从变送器底部的六方螺帽处将变送器拧紧，避免直接旋动变送器上部进而造成连接线断开；
8.2、注意事项
1、当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；
2、禁止测量与不锈钢不相兼容的介质；
3、确保电源供电电压符合探头供电要求，电源的正、负与产品的正、负接线对应，确保压力源最高压力在该产品的量程范围内；
4、在压力测量过程中，应缓慢加压和卸压，避免瞬间加至最高压或降至低压；
5、在拆卸探头时确保设备已断开压力源，以免介质喷出发生事故。
6、本产品非防爆，在防爆区使用会引起严重的人身伤害和重大的物质损失；
7、传感器属于精密器件，用户在使用时请不要自行拆解，更不能触碰膜片，以免造成产品损坏；
