DCEH/3-125(DCEYHR)-750V

2020/4/10

交流额定电压3kV及以下铁路机车车辆用电缆(电线)

GB 12528-1990 JB/T 8145-1995

一、适用范围

本产品采用橡皮绝缘，根据绝缘用橡皮的不同分为三个品种，主要适用于交流额定电压3kV及以下铁路机车车辆用电缆的电能传输和敷设连接用线，具有一定的耐油、耐寒、耐紫外线等特性。

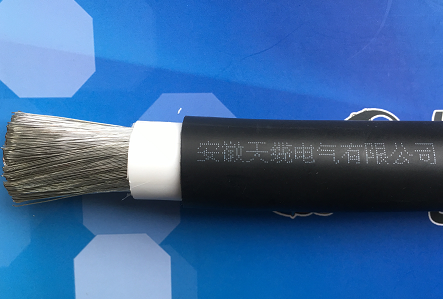

二、产品结构示意图

三、使用特性

1、额定电压U₀/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。

2、电缆长期允许工作温度为： DCXF/2、DCH/3、DCEH/3产品为70℃；DCH/3-100,DCEH/3-100产品为100℃。

3、电缆低使用环境温度：DCXF/2、DCH/3、DCEH/3、DCH/3-100、DCEH/3-100等产品应不低于-25℃。

4、电缆敷设的允许弯曲半径：

电缆外径(D)为20mm及以下时应不小于3D。

电缆外径(D)为20mm以上时应不小于5D。

四、电缆的型号及规格

1、电缆的型号见表1.

表1 电缆型号及名称

序号	型号	额定电压	名称
1	DCXF/2	750V、1.5kV	铜芯天然丁苯橡皮绝缘氯丁橡皮护套铁路机车车辆用电缆(电线)
2	DCH/3	750V	铜芯氯磺化聚乙烯绝缘铁路机车车辆用电缆(电线)
3	DCH/3-100	750V	铜芯耐热100℃氯磺化聚乙烯绝缘铁路机车车辆用电缆(电线)
4	DCEH/3	750V、1.5kV、3kV	铜芯乙丙绝缘氯磺化聚乙烯护套铁路机车车辆用电缆(电线)
5	DCEH/3-100	750V、1.5kV、3kV	铜芯耐热100℃乙丙绝缘氯磺化聚乙烯护套铁路机车车辆用电缆(电线)

2、缆的规格见表2

表2 电缆的规格

3、代号名称和含义如表3

表3 代号的名称及含义

五、主要技术特点

1、成品电缆导体直流电阻符合GB/T 3956-1983的有关规定。

2、20℃时绝缘电阻：额定电压3kV的DCEH/3、DCEH/3-100型电缆应不小于10¹³Ω.km。

3、成品电缆经受如下交流电压试验不击穿：

表3 交流电压试验

额定电压	750V	1.5kV	3kV
交流电压试验	2 kV/15min	6 kV/15min	12 kV/15min

4、DCXF/2型电缆允许在受矿物油污染的环境使用；DCH/3、DCH/3-100、DCEH/3、DCEH/3-100型电缆允许在受矿物油和燃料油污染的环境使用。 DCEH/3-125铁路机车车辆用电缆
