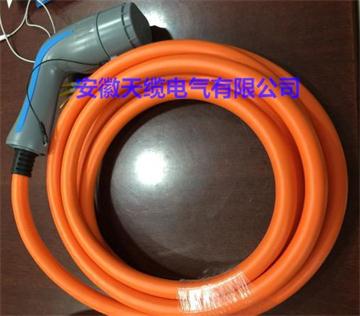

【简单介绍】 一、产品用途及特点 本产品用于电动汽车、混合动力汽车直流或交流充电（充电桩用）。 推荐使用环境温度：-40℃～+50℃。 本产品符合环保要求 二、执行标准 Q/TL168-2016安徽天缆电气有限公司企业标准: 电缆应用于符合GB/T 18487.1-2001的充电系统中，与GB/T 20234规定的连接装置连接。【详细说明】 交易须知 一、产品用途及特点 本产品用于电动汽车、混合动力汽车直流或交流充电（充电桩用）。 推荐使用环境温度：-40℃～+50℃。 本产品符合环保要求 二、执行标准 Q/TL168-2016安徽天缆电气有限公司企业标准: 电缆应用于符合GB/T 18487.1-2001的充电系统中，与GB/T 20234规定的连接装置连接。 三、规格及性能 具体技术性能指标咨询 安徽天缆电气有限公司欢迎新老客户咨询订购： 感谢您关注我们的产品,若您希望获得进一步的了解，如价格、性能指标等更多信息，欢迎您随时联络我们，诚邀为您提供zui满意的服务! 面对日益严峻的能源、环境、气候变化，发展新能源动力汽车已经逐步成为全球共识。电动汽车作为解决方案之一，其普及将对新能源应用以及交通系统产生积极而又深远的影响，电动汽车充电用电缆用于电动汽车与电源的充电连接，是电动汽车传导充电系统的关键设备之一，该类产品性能的优劣对电动汽车的安全可靠运行将产生直接的影响。 一、执行标准：GB/T33594 、 二、产品特性： 充电桩用电缆使用特种原材料及特殊生产工艺， 质量可靠、使用寿命长。具有耐磨、耐碾压、抗弯曲扭转、耐酸碱、耐溶剂、耐高低温等特性。 1、导体类型：导体采用多股镀锡或不镀锡无氧铜丝绞合而成，柔韧性强、导电率良好。 2、绝缘特性：根据客户要求可采用特种改性TPE、TPV 弹性体材料或乙丙橡胶或聚氨酯TPU 材料。 具有耐油、耐水耐腐蚀、耐高低温、耐磨、耐碾压、机械强度较高、阻燃、化学稳定性及介电性能优良，产品性能佳，使用安全性高，使用寿命长的特点。 3、适用环境温度： 材 料 温 度 ℃ TPE、TPV、乙丙橡胶材料 -40 ~ 90 TPU聚氨酯材料 -55 ~ 125 4、适用范围：用于连接电动汽车充电装置与充电基础设施，从而对电动汽车进行电力传输，并配备一定数量的信号线、控制线、电源辅助线等来确保整个充电过程控制准确、操作安全可靠。 5、使用特性： 充电桩电缆可在室内或室外使用，室外使用时充电桩电缆应满足高寒、日光、雨水以及汽车用油类物质的侵蚀，这就要求电缆具备适用于使用场合的抗紫外线、臭氧、耐高低温和化学侵蚀等特殊性能。 充电桩电缆在使用过程中，会被频繁的拉伸弯曲或被电动汽车碾压等外界的机械损伤，所以这也要求充电桩电缆满足特殊的机械性能要求如曲绕、弯曲、车辆碾压试验等 a、本产品在充电过程中对电压、电流等的信号进行可靠地控制和传输 ，具有耐高低温、防电磁干扰 、防水耐油、耐酸碱、耐磨耐UV等特性。 b、本产品采用特殊的工艺及材料，具有高柔性特点, 最小弯曲半径为5D，具有良好的耐曲挠，抗碾压、抗开裂等特性，便于敷设及使用。 充电电缆型号规格及线芯对应连接器接口功能说明 表1：常用充电电缆规格参数表 型号 规 格 主导体 直径 (近似值) mm 主绝缘 线芯外径(近似值) mm 电缆外径 (近似值) mm 参考载流量 A 交流 EV-SS EV-S90S90 EV-S90U 3×2.5mm2+2×0.75mm2 2.0 3.8 13.5±0.5mm 16A 3×2.5mm2+4×0.75mm2 2.0 3.8 14.0±0.5mm 16A 5×2.5mm2+2×0.75mm2 2.0 3.8 17.0±1.0mm 16A 5×2.5mm2+2×1.5mm2 2.0 3.8 18.0±1.0mm 16A 3×6mm2+2×0.75mm2 3.0 5.0 16.5±1.0mm 32A 直流 EVDC-SS EVDC-S90S90 EVDC-S90U 2×16mm2+1×10mm2+2×2.5mm2+2P(2×0.75)mm2 5.0 8.0 22.5±1.0mm 65A 2×16mm2+1×10mm2+2×4.0mm2+2P(2×0.75)mm2 5.0 8.0 25.5±1.0mm 65A 2×25mm2+1×16mm2+2×2.5mm2+2P(2×0.75)mm2 6.8 9.8 27.0±1.0mm 90A 2×25mm2+1×16mm2+2×4.0mm2+2P(2×0.75)mm2 6.8 9.8 28.5±1.0mm 90A 2×35mm2+1×16mm2+2×2.5mm2+2P(2×0.75)mm2 8.0 11.0 31.0±1.0mm 125A 2×35mm2+1×16mm2+2×4.0mm2+2P(2×0.75)mm2 8.0 11.0 32.5±1.0mm 125A 2×50mm2+1×25mm2+2×2.5mm2+2P(2×0.75)mm2 10.0 13.5 35.0±1.0mm 160A 2×50mm2+1×25mm2+2×4.0mm2+2P(2×0.75)mm2 10.0 13.5 36.5±1.0mm 160A 2×70mm2+1×25mm2+2×2.5mm2+2P(2×0.75)mm2 11.5 15.0 38.5±1.0mm 200A 2×70mm2+1×25mm2+2×4.0mm2+2P(2×0.75)mm2 11.5 15.0 39.5±1.0mm 200A 备注：主电缆、辅助电源线及控制线芯不同芯数及规格、颜色，护套颜色（橙色/黑色）均可以根据客户的要求及相关标准进行生产。
