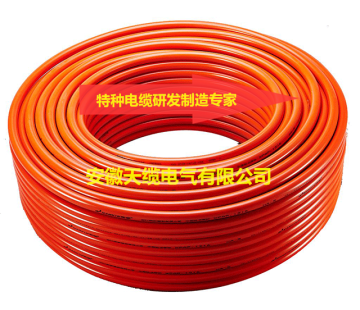

水工监测电缆技术说明书：WBYVPL水工监测电缆水工检测电缆/振弦式传感器电缆/安徽天缆电气专业生产商。 一、产品用途及特点 本产品适用于水工建筑物和水电工程观测用仪器、仪表、电子计算机、自动化装置传输温度、数据采集频率、位移、应力等模拟和数字信号及动力装置供电线路。此电缆具有水工监（观）测特需的电气性能及耐水压特性。我公司可以根据客户要求做成不同芯数、不同界面、不同颜色的电缆。同时按客户要求打印标识。 二、使用特性 1、电缆长期工作温度： -40℃～+70℃ 2、电缆敷设温度： 不低于0℃ 3、电缆弯曲半径： 不大于电缆外径的6倍 4、WBYV型 耐水压 5MPa WBYU型 耐水压 10MPa 三、电缆的型号、名称、规格及敷设方式 型号 名 称 额定电压(V) 用途 WBYVP 大坝及桥梁观测（监测）用镀锡铜编织总屏蔽信号电缆 110 弦式传感器及其它电子监测设备 WBYVPL 大坝及桥梁观测（监测）用铝塑复合带总屏蔽信号电缆 110 弦式传感器及其它电子监测设备 WBYPLV 大坝及桥梁观测（监测）用铝塑复合带分屏蔽信号电缆 110 弦式传感器及其它电子监测设备 WBYU 大坝及桥梁观测（监测）用信号电缆 300/500 差阻式传感器及其它电子监测设备 WBYUZ 大坝及桥梁观测（监测）用纵向防水信号电缆 300/500 差阻式传感器及其它电子监测设备 四、主要技术指标 1．WBYVP(/PL)型电缆 1．WBYVP(/PL)型电缆 规格 芯数×截面 镀锡铜 导体结构 20℃导体直流电阻 Ω/km 20℃绝缘电阻(芯-芯) MΩ·km 20℃绝缘电阻(芯-地) MΩ·km 试验电压 AC V/min 工作 电容 pF/m 分布电感 μH/m 衰减 常数 dB/km 1kHz 水压实验(在水温20℃) 充气 实验98kPa/1min 1×0.5 11/0.25 40.1 - 103 1000 - 0.5 - 5MPa/72h,10m长电缆,导电线芯与水之间的绝缘电阻应不小于500MΩ 护套应不漏气 2×0.37 7/0.26 55 105 103 500 110 0.5 1.8 4×0.37 7/0.26 55 105 103 500 110 0.5 1.8 5×0.35 7/0.25 58 105 103 500 - 0.5 - 5×0.37 7/0.26 55 105 103 500 - 0.5 - 5×0.5 11/0.25 40.1 105 103 1000 - 0.5 - 7×0.35 7/0.25 58 105 103 500 - 0.5 - 7×0.37 7/0.26 55 105 103 500 - 0.5 - 7×0.5 11/0.25 40.1 105 103 1000 - 0.5 - 10×0.35 7/0.25 40.1 105 103 500 - 0.5 - 10×0.37 11/0.26 55 105 103 500 - 0.5 - 14×0.2 7/0.26 94 105 103 500 - 0.5 - 14×0.35 7/0.26 58 105 103 500 -* 0.5 - 14×0.37 7/0.25 55 105 103 500 - 0.5 - 注：也可根据客户要求设计制造其它芯数，截面和材料的观测电缆 注：也可根据客户要求设计制造其它芯数，截面和材料的观测电缆 3．WBYU型电缆 规格 芯数×截面 镀锡铜 导体结构 20℃导体直流电阻 Ω/km 20℃绝缘电阻(芯-芯) MΩ·km 20℃绝缘电阻(芯-地) MΩ·km 试验电压 AC V/min 工作 电容 pF/m 分布电感 μH/m 衰减 常数 dB/km 1kHz 水压实验(在水温20℃) 充气 实验98kPa/1min 5×0.5 16/0.2 40.1 105 103 2000 110 0.5 0.9 10Mpa/72h 10m长电缆,导电线芯与水之间的绝缘电阻应不小于500MΩ 护套应不漏气 5×0.75 24/0.2 26.7 105 103 2000 110 0.5 0.6 注:其它型号电缆可根据客户要求用聚氨酯护套。
